ZLT-BC1

摆锤冲击试验装置

使用说明书

一、  概述：

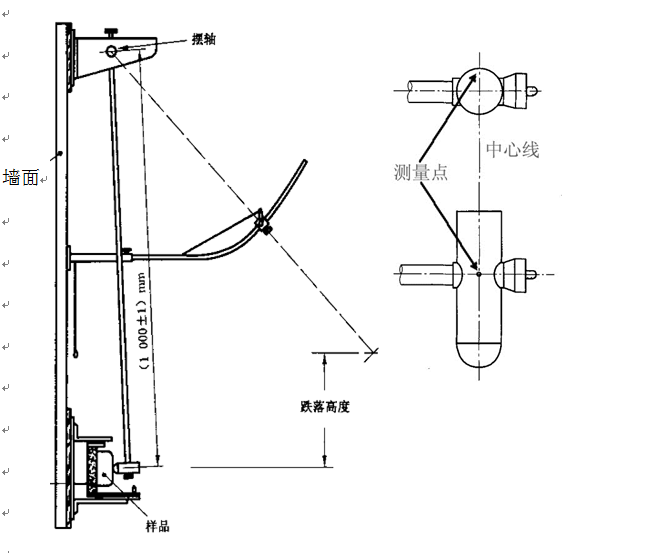

摆锤冲击试验装置根据IEC60068-2-75、IEC60884、GB2099和GB 2423.55电工电子产品环境试验第2部分试验方法，试验Eh锤击试验(Environmental testing for electric and electronic products—Part 2:Testmethods—Test Eh:hammer tests)要求制作，试验装置主要由上端绕其摆轴可保持在一个垂直平面内摆动的摆锤组成。摆轴轴线在测量点上方1 000 mm。摆锤由一个刚性的摆轴和一个符合要求的撞击元件组成。

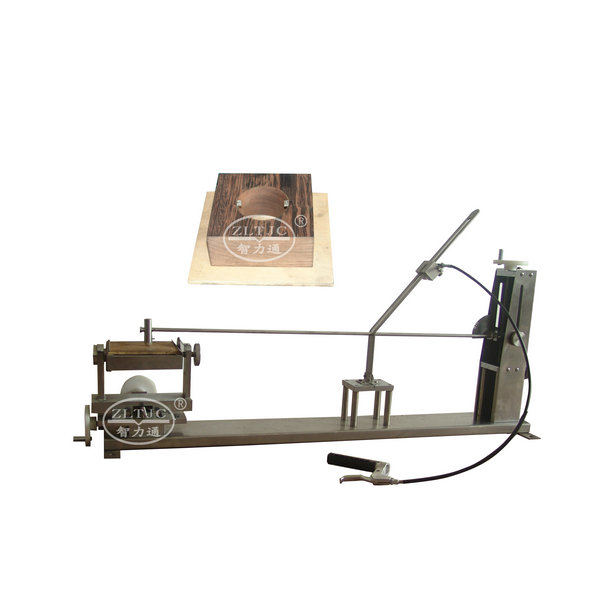

本装置主要用于对家用和类似用途的插头插座及开关等电器附件进行机械强度试验，装置一般被垂直固定在实心墙壁上，安装支架座可前后左右调节，冲击角度可调。

二、  技术参数：

1．    等效质量：0.25kg±10%；

2．    冲击能量：低能量：1J

3．    锤头质量：200g±10%；

4．    安装支架质量：10±1Kg；

5．    支架转动角度：±60°；

6．    摆轴长度：1000±1mm；

7．    摆轴材料：外径9 mm、壁厚0.5 mm的钢管；

8．    冲击高度： 56mm、80mm、100mm、140mm、150mm、200mm、250mm、

                280㎜、400㎜。

三、  使用方法

l  本装置需要垂直安装在实体墙上。

 试验前，请详细阅读相关标准及本说明书，以便正确操作仪器并获取正确的试验结果。

l  根据试验的需要选择适当的夹具，并安装（专用夹具需另购）。

l  根据试验的需要选择适当的冲击能量锤头。

u 150g锤头时等效质量为0.2kg

注：选择锤头，是根据试验要求来选择。

u 调整摆轴位置，使其与墙面平行。

l  试样的安装：

u 尽可能的把试样安装在夹具的中心位置。

u 试验位置刚好在冲击能量锤头跌落的中心位置。

l  选择跌落高度。

u 将摆轴放入触发装置中。

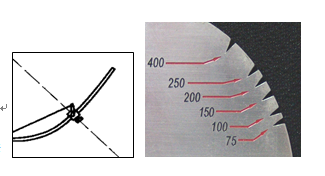

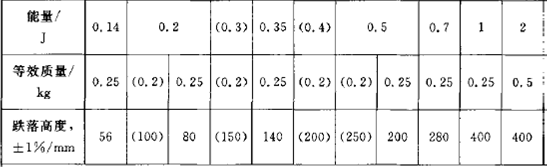

u 根据选择的冲击能量锤头等效质量选择跌落高度，可通过钢尺和高度指示器测量。

l  正常试验。

u 通过控制手柄启动触发装置，使摆轴释放，锤头撞击试样。释放后的摆只能在重力的作用下下落。

u 撞击后可抓住撞击元件，避免反弹产生的二次撞击使摆轴变形。注意：不能抓摆轴制动。

四、  注意事项

1．    摆锤冲击试验装置需牢固在墙面上，以确保安全。

2．    摆锤冲击试验装置不宜安装在较高位置，离地1500px以下为宜。

3．    试验时，操作者可通过控制手柄站立在装置的侧面尽可能远的位置，不应站在装置在正下方。

4．    更换夹具时，请在有人协助的情况下进行了。

5．    仪器的高度指示仅供参考。用户在使用时请利用其他长度测量工具确定跌落高度，以减少测量误差。

6．    定期对调节螺杆及座要添加润滑油，以保证调节顺畅。

7．    冲击锤头在不试验时，应妥善保护，避免碰撞。

8．    要求环境条件：温度5～35℃  湿度45～75% 。
