釉瓷搪瓷器皿耐冲击测试枪使用说明书
编辑:广州市智力通机电有限公司   时间:2020-05-14



ZLT-CJ6

釉瓷搪瓷器皿耐冲击测试枪

Vitreous and Porcelain Enamels Pistol Impact Test Device

使用说明



釉瓷搪瓷器皿耐冲击测试枪

一、产品介绍

釉瓷搪瓷器皿耐冲击测试枪是根据ISO4532标准要求设计制造的专用仪器,用于釉瓷和搪瓷器皿的耐冲击性测定。本装置为便携式手持仪器,可存放于任何手提箱中,避免了拆卸、运输等诸多麻烦,可以在实验室之外的车间、工场中进行试验,最适合用作工厂生产管理测试。

本装置完全为机械式仪器,力度范围为0~90 N/cm连续可调,最小可调精准0.5 N/cm;配合专门设计的三角支架,不仅可以在不平的试样表面进行测试,还可对试样的边缘部分进行试验。

二、技术参数:

测量范围:090N(连续可调);

冲头直径:5mm

仪器长度:245mm

仪器重:340克。

三、操作方法使用前,请详细阅读相关标准,以便正确操作并获取正确的试验结果。

1.     力度调节:旋转力度调节套管1圈,力度变化2 N/cm

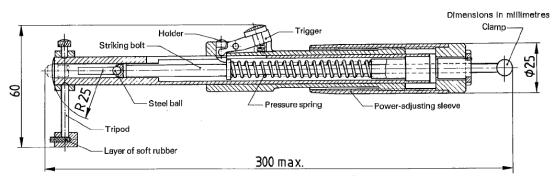

如下图所示:力度为0时,向前旋转力度调节套管5圈,力度便为10N/cm







 2.     装置启动与触发:

l  力度调节完成之后,压住扳机,拉出手柄,然后释放扳机,缓缓释放手柄,装置将进入触发状态。

l  触发状态下按压扳机,装置便可触发。(力度>30 N/cm时,勿空冲击!)






三、正常试验:

调整触发力度后,再调整支架脚,使其与枪口在一平面上,然后将装置垂直放在试样上面,试验便可正常进行。

在初步测试中,以10N/cm负载开始测试,每次增加10N/cm,直到找出搪瓷层出现可见破损之前最大的负载。然后从该数值开始,每次增加弹簧负载2N/cm,即力度调节套管向前旋转1圈,直到出现可见破损。

注意:●两个冲击点之间的距离,或一个冲击点和一个搪瓷层破损点之间的距离应不小于20mm

l  用于进行冲击枪测试的搪瓷器皿的部位以及搪瓷器皿的支撑情况应针对每个测试进行协商确定。

l  至少应进行五次冲击枪测试。

l  每次冲击枪测试后,在250mm距离处用肉眼观察冲击点并检查破损类型。

l  冲击点上最明显的搪瓷层破损可见标记应被用于搪瓷器皿冲击敏感性的衡量标准,例如裂纹、粉碎、剥落和碎裂。

l  冲击枪测试后,可使用含酒精染料、墨水或类似的着色剂擦拭试样,以使破损处更为清晰可见。

l  非授权的维修或改动使设备无法正常使用不保修。用完请注意存放。

l  在不使用时,不要将冲击枪处于待触发状态,以免影响下次的正常使用或误操作。
