GB/T5013 GB/T5023 关于电线电缆的二轮曲挠试验
编辑:广州市智力通机电有限公司   时间:2022-02-15

    GB5013 GB5023 关于电线电缆的二轮曲挠试验

在GB/T5013 额定电压450/750V及以下橡胶绝缘电缆、GB/T5023 额定电压450/750V及以下聚氯乙烯绝缘电缆两个标准里提到的曲挠试验,笔者归纳了一下:

电线电缆曲挠试验机试验方法:把5M长的电线电缆试样,拉直架在试验机的滑轮上,试样要完全平放在滑轮之间,试样两端要挂上相同重量的砝码。试验以约0.33m/s的速度前后来回移动大于1米的距离。测试的次数要求是 15000个来回,即3000个单程。试验过程中或试验结束后,试样不能出现断裂、短路、漏电的情况。



 1

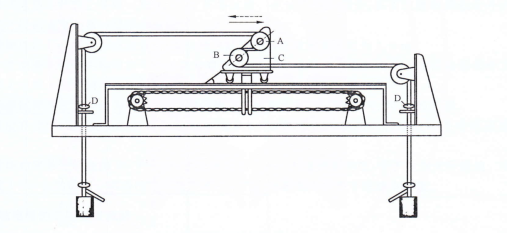

                           曲挠试验装置







1、 标准规定哪些线缆需要做曲挠试验:

GB5013.2条款3.1.1提到:试验不适用于导体标称截面积超过4mm²的软电缆和超过18芯的具有两层

GB5023.2条款3.1.1提到:试验不适用于铜皮软线货固定布线用心软导体电缆。另外试验也不适用于线芯标称截面积大于2.5 mm²的多芯软电缆。



2、 标准规定不同的线缆用不同的滑轮和加载不同的砝码

2

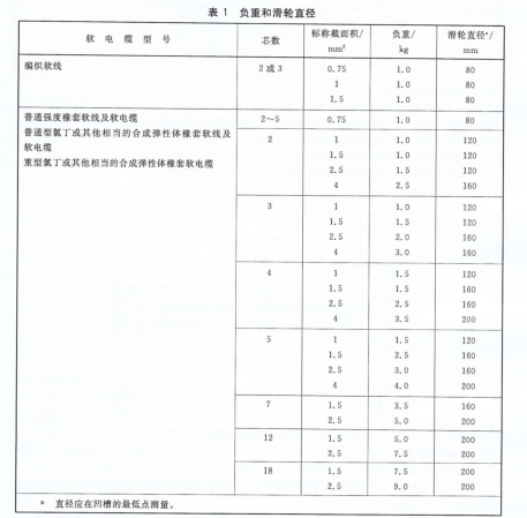

摘自GB5013.2 1

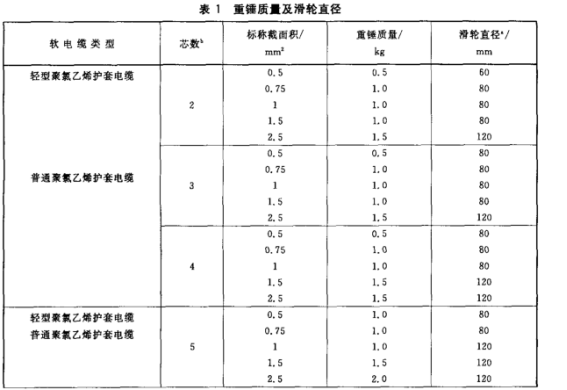

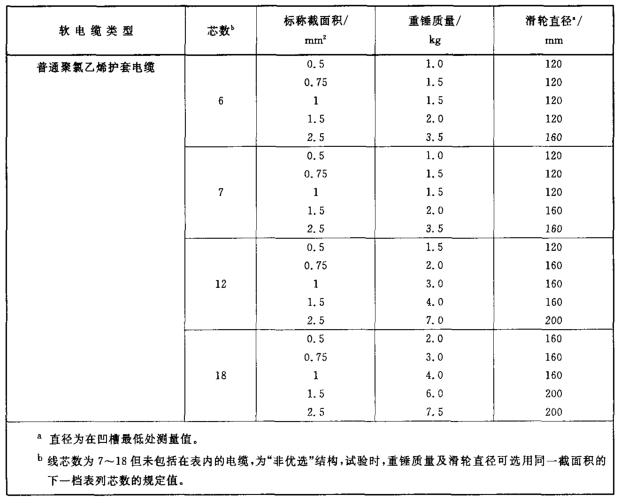

摘自GB5023.2 1



  3、 线芯的负载电流和线芯间的电压:

具体内容可参考GB5013.2GB5023.2  条款3.1.4 3.1.5 ,提别注意:五芯以上的电缆不应加负载电流,在不加负载的线芯上应加一个信号电流。



4、 标准规定在试验过程中出现哪些情况,判定试样试验不合格

GB5013.2GB5023.2 条款3.1.6 提到,当发生下述现象时,曲挠试验设备应能检测出并自动停止:电流断路、导体间短路、试样和滑轮间短路。





推荐产品:广州智力通机电有限公司生产的  ZLT-LDQ1,该产品的典型用户有:广东省产品质量监督检测中心广州SGS 北京线缆检测中心广州电缆厂。产品严格按标准要求,产品设计严谨、结构可靠,可应付长时间、大负荷的运转工作。具体功能可扫描二维码,看视频。

5

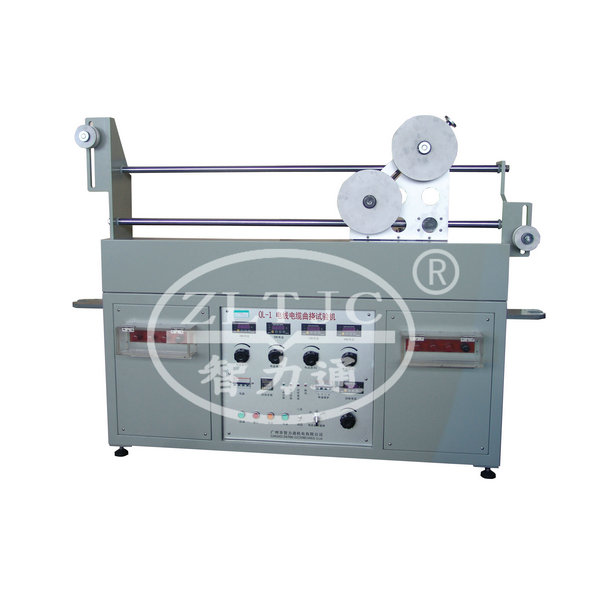

 电线电缆曲挠试验机

6

电线电缆曲挠试验机ZLT-QL1

标准:IEC60245.2图1、GB5013.2图1

重量说明:480KG

电线电缆曲挠试验机:ZLT-QL1

   本试验机根据IEC60245.2、GB5013.2、GB2951.21、JB4278.3等标准对橡皮塑料成品电线电缆机械强度曲挠试验相关条款要求设计制造,用于对导体标称截面积不超过4 mm2和线芯数不超过18的橡皮塑料电线电缆进行曲挠试验。

●工作电源:AC 380V/ 50HZ;

●负载电流:0-25A;

●负载电压:0-400V;

●试验速度:  0.33m/S;

●试验行程:1000±20mm;

●适用线芯:2-18;

●适用线径:0.2-4 mm2

●滑轮直径:60、80、120、160、200mm;

●组合砝码:0.5-8Kg;
