电源线拉扭力试验机的应用
编辑:广州市智力通机电有限公司   时间:2022-01-20

电源线拉扭力试验机的应用



用电产品使用的安全性是生产企业对产品的设计、质检关注的重点因素之一,在众多的产品标准中,对带有电源软线的器具中固定软线装置都有相关的描述,譬如:



* GB4706家用和类似用途电器的安全提到:带有电源软线的器具、以及打算用柔性软线永久链接到 固定布线的器具,应有软线固定装置,该软线固定装置应使导线在接线端免受拉力和扭矩,并保护导线的绝缘免受磨损。



* GB3833手持式、可移式电动工具、园林工具的安全标准里有提到,装有电源线的工具应有软线固定装置、使导线在端子处不受张力(包括扭力),并保护导线的绝缘层免受磨损。



* GB8898音频、视频及类似电子设备安全要求标准提到设备应当使含有一根或一根以上危险带电导线的外接软件的连接能消除导线连接点的应力,防止外皮磨损、以及防止导线扭曲。



电源线拉力、扭力试验设备目的就是模拟家用电器或其他器具在使用过程中电源线受到的拉力或扭力,考核电源线在拉力、扭力作用下,绝缘是否收到损坏、电源线的连接端是否发生产生松脱。

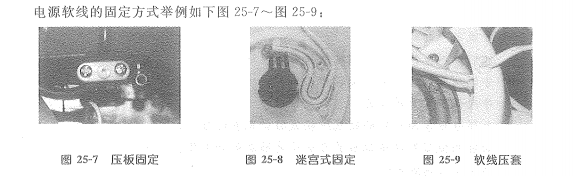

电源软线固定方式举例如下:



 示例图1

标准名称

标准号

拉力

扭矩

家用和类似用途电器的安全

GB4706.1-2005:25.15

30N、60N、100N

0.1Nm、0.25Nm、0.35Nm

手持式、可移式电动工具和园林工具的安全

GB3883.1-2014:24.13

30N、60N、100N

0.1Nm、0.25Nm、0.35Nm

音频、视频及类似电子设备安全要求

GB8898-2011:16.5

40N

0.25Nm

灯具一般要求与试验

GB7000.1-2015:5.2.10.3

30N、60N、80N、120N

0.08Nm、0.15Nm、0.25Nm、0.35Nm

医用电气设备基本安全与基本性能的通用要求

GB9706.1-2020:8.11.3.5

30N、60N、100N

0.1Nm、0.25Nm、0.35Nm

*各标准对设备应配备的拉力砝码与实现的扭矩要求



智力通电源线拉扭力试验机ZLT-LN1是市场上一款典型的产品、仪器操作方便、结构合理、外形美观。目前ZLT-LN1在各大第三方试验室都有应用,典型的用户有:广东省产品质量监督检验中心、SGS、南徳认证服务有限公司、格兰仕集团、深圳迈瑞生物医疗电子股份有限公司等。



产品资料:

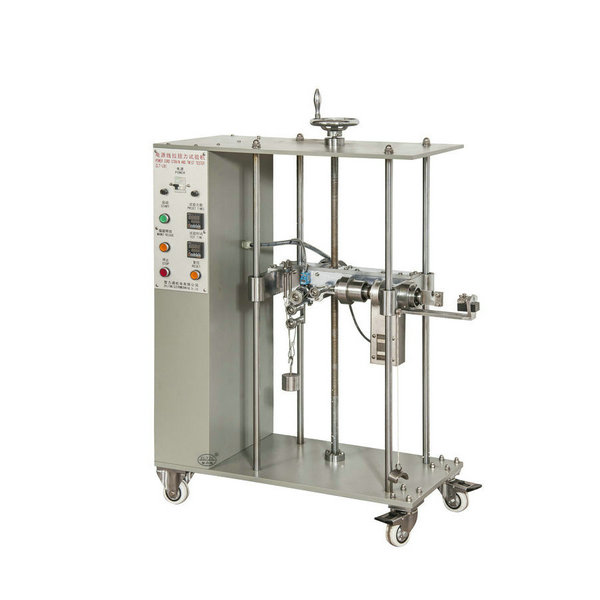

电源线拉扭力试验机

小家电电源线弯曲试验机ZLT-JDW1R

电源线拉扭力试验机:ZLT-LN1

   电源线拉扭力试验机符合IEC60335-1:25.15GB4706-1:25.15等标准要求设计制作,用于对带有电源软线的器具,以及打算用柔性软线永久连接到固定布线的器具等家用电器产品、医疗器械等电源线在接线端处进行拉力和扭矩两项试验,检查夹紧装置是否牢固。仪器操作方便,结构合理,外形美观。

●工作电源:AC220V   50HZ;

●拉力砝码:20N、30N各两个(可实现30N、60N、80N、100N的拉力),可根据实际标准需要另外选配其他砝码。

●扭力砝码:2N、5N、7N各一个(可实现0.1Nm、0.25Nm、0.35Nm的扭矩)可根据实际标准需要另外选配其他砝码。

●受拉次数:0~9999可预置;

●受拉频率:1次/秒

●扭矩时间:0.01S~99H99M
