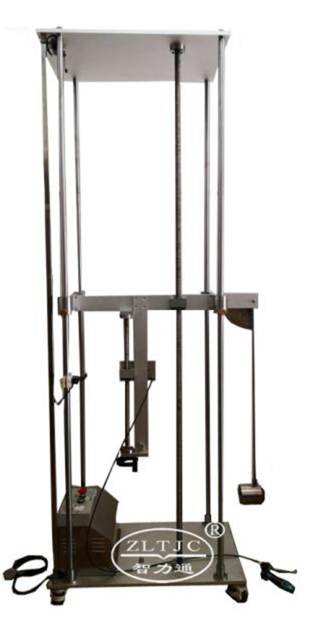

摆锤垂直冲击试验装置 ZLT-BC3T

摆锤垂直冲击试验装置 ZLT-BC3T
产品详情即时聊天

          ZLT-BC3T

                 摆锤垂直冲击试验装置



一、产品概述:

本装置符合GB2423.55-2006GBT20138-2006IEC61439-1:2009IEC62262-20026条及IEC60068-2-75等标准对试验设备的要求,适用于电器设备外壳对外界的机械碰撞强度等级试验。该装置采用不锈钢框架焊接成形,结构紧凑耐用,安装支架上下可调,冲击角度0-90°可调,操作方便。



二、技术参数:

1、摆杆角度:0-90°可调,刻度显示;

2、摆杆长度:1000㎜;

3、配置锤头:25102050J锤头各一个,各自配一支摆杆;

如需进行垂直落锤冲击,25102050J锤头各一个,各自配一条导杆;

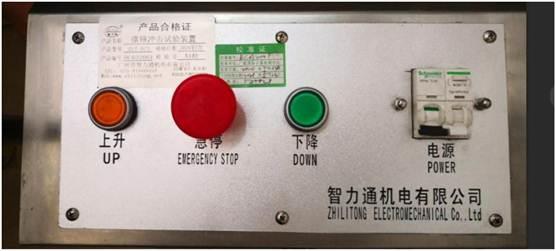

4、冲击试验高度:200-500mm,电动可调;

5、冲击能量,等效质量及跌落高度对照表:



能量/J

1

2

5

10

20

50

等效质量/kg(±2%

0.25

0.5

1.7

5

5

10

跌落高度 (±1%/mm

400

400

300

200

400

500



6、锤头标准及参考尺寸(根据等效质量要求长度有所变化):



能量/J

≤1

 ±10%

2

±5%

5

±5%

10

±5%

20

±5%

50

±5%

等效质量±2%kg

0.25(0.2)

0.5

1.7

5

5

10

材料

尼龙

R/mm

10

25

25

50

50

50

D/mm

18.520

35

60

80

100

125

f/mm

6.210

7

10

20

20

25

r/mm

-

-

6

-

10

17

l/mm

根据等效质量调整确定,见附录A

a、洛氏硬度HRR85~100ISO2039-2;bFe490-2ISO1052,洛氏硬度HRE80~85ISO6508.

注:当能量小于或等于1J时,在括号中的撞击元件的等效质量以及撞击元件的直径是参照原试验Ef,试验Eg的量值已在此参数中,为了协调,括号内的量值自本部分等同采用的IEC60068-2-751997第一版19978月出版的5年后将删除。







三、机械原理

本装置根据IEC60068-2-75标准条例制作,摆锤冲击是用一条前端连接冲击锤头的摆杆调整到一定高度释放,摆杆在限定面内自由摆动冲击试样表面。不同质量的锤头对应冲击能量不同,适用不同强度电器设备外壳试验。

垂直冲击则是按上面的表所示的跌落高度,撞击元件由静止状态通过一条引导管垂直下落到试样的水平表面,不同质量的撞击元件在一定高度跌落,产生对应的冲击能量。
